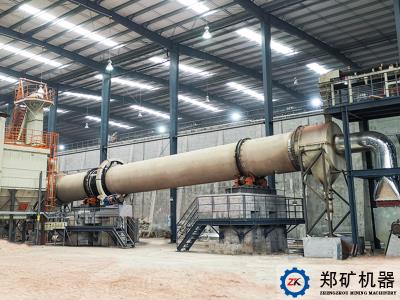

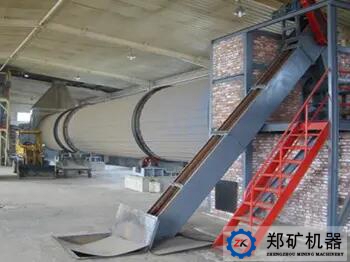

回轉式單筒烘干機

回轉式單筒烘干機是將物料通過筒體回轉及設置的揚料板帶動物料與高溫煙氣進行充分熱交換，使物料烘干的設備，具有烘干效果好、產能大、運轉率高、節能環保、操作維護簡便以及整機使用壽命長等特點，1、該型烘干機在筒體內部設有多種角度的周向揚料板組合裝置，能大幅提高熱交換率，縮短烘干時間，可廣泛應用于河沙、煤泥、鋁礬土、粘土、礦渣、粉煤灰、雞糞等物料的烘干。

型號規格：?1.2×12m-?4.2×42m

生產能力：2-46(t/h)

斜度：3-5%

應用領域：廣泛應用于河沙、礦石、煤泥、粉煤灰、陶粒砂、鋁礬土、粘土、礦渣等烘干使用。

免費獲取報價技術咨詢

突出優勢

1、結構緊湊、運轉平穩、操作維護簡便，烘干效果好、產能大、運轉率高

2、筒體內部根據物料情況設置不同形式的揚料板，多種角度的周向揚料板組合裝置，可大幅提高其熱交換率，縮短烘干時間；
3、托擋輪支承裝置和托輪支承裝置的機架整體焊接完畢，進行振動時效處理，消除焊接應力后，用大型立式車床和鏜銑床進行一體化加工制造，保證了各部分的加工、配合精度和形位公差，有效提高了整機的安裝精度和可靠性

工作原理

物料通過進料裝置進入烘干機，由于筒體是在傾斜狀態下作緩慢回轉運動，因此物料在軸向方向上由高端向低端運動，在運動過程中揚料板將物料在圓周向上不斷升舉、拋散和向下移動，從而使物料與高溫煙氣進行充分熱交換直至烘干到規定要求后，烘干后的物料從出料裝置排出。

結構組成

回轉式單筒烘干機主要由傳動裝置、托輪支承裝置、托擋輪支承裝置、筒體、等組成，主要結構特點是：


1、單筒烘干機有2～4個支點（大部分為3個支點），安裝時容易保證托輪與筒體輪帶接觸面平行于筒體軸線；
2、支承裝置采用滾動軸承，使托輪支承結構大為簡化，可以降低烘干機運轉過程中的無用功損耗，也使維護和檢修更加便捷；
3、輪帶與筒體之間留有一定的間隙，保證筒體在正常工作狀態下輪帶緊箍在筒體上起到加強筒體作用；
4、傳動系統采用新型的交流變頻調速技術，與傳統電磁調速、直流調速相比，其更加節能環保，而且調速范圍大、效率高、調速精度高、運行平穩；

技術參數

規格 (m)	筒體				生產能力 (t/h)	電動機	功率 (kW)	減速機
規格 (m)	內徑 (mm)	長度 (mm)	傾角 (°)	轉速 (rpm)	生產能力 (t/h)	Motor Model	功率 (kW)	減速機
φ1.2X12	1200	12000	1.8	5	2-5	YI60LM-6	11	ZQ500
φ1.5X15	1500	15000	1.8	4.28	4-5	YI60L-6	18.5	ZQ650
φ1.8X18	1800	18000	1.8	5	6-8	Y200LI-6	22	ZQ650
φ2.0X20	2000	20000	2	3.38	7-10	Y200L2-6	30	ZQ650
φ2.2X22	2200	22000	1.8	2.8	9-14	Y250M-6	45	ZQ650
φ2.4X24	2400	24000	2.5	2.82	14-16	Y280S-6	55	ZQ750
φ2.8X28	2800	28000	2.5	2.55	20-22	Y315S-6	90	ZL115
φ3.0X30	3000	30000	2.5	2.69	22-24	Y315LI-6	132	ZL130
φ3.2X32	3200	32000	2.5	2.6	24-26	Y315M-4	200	ZSY450
φ3.6X36	3600	36000	2.5	2.51	30-40	Y315L2-4	315	ZL130
φ4.0X40	4000	40000	2.5	2.09	40-45	YKK4003-4	400	ZSY630
φ4.2X42	4200	42000	2.5	2.09	45-46	YKK4005-4	400	ZSY630
φ4.5X45	4500	45000	2.5	1.92	46-50	YKK4502-4	500	MH3S230
φ4.8X48	4800	48000	2.5	1.92	50-55	YKK4504-4	630	MH3S250
φ5.0X 50	5000	50000	2.5	1.92	55-60	YKK4505-4	710	MH3S260
