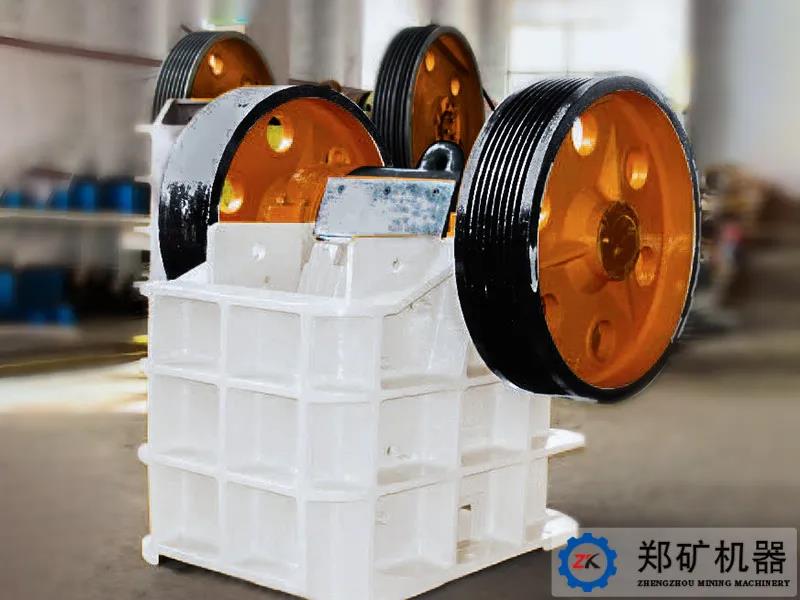

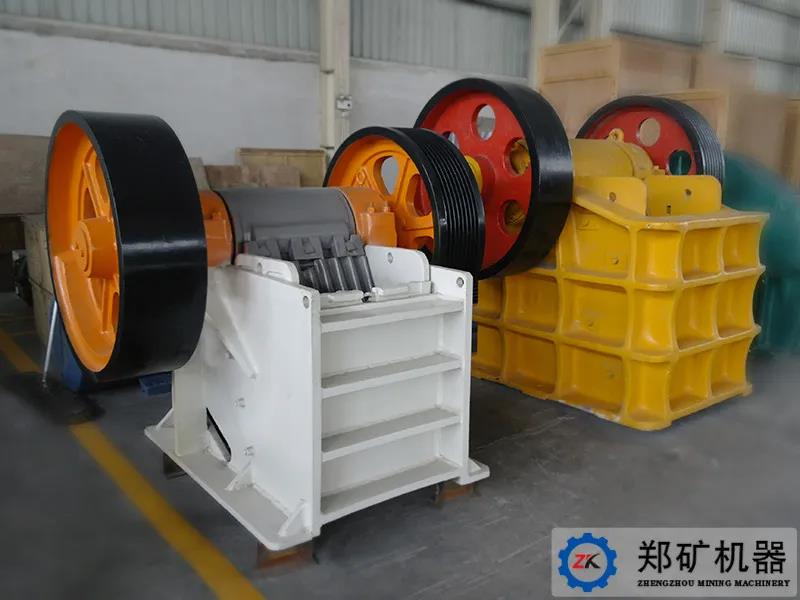

顎式破碎機工作原理簡介

　　顎式破碎機的工作部分是兩塊顎板,一是固定顎板(定顎),垂直(或上端略外傾)固定在機體前壁上,另一是活動顎板(動顎),位置傾斜,與固定顎板形成上大下小的破碎腔(工作腔)?；顒宇€板對著固定顎板做周期性的往復運動,時而分開,時而靠近。分開時,物料進入破碎腔,成品從下部卸出;靠近時,使裝在兩塊顎板之間的物料受到擠壓,彎折和劈裂作用而破碎。顎式破碎機按照活動顎板的擺動方式不同,可以分為簡單擺動式顎式破碎機(簡擺顎式破碎機)。復雜擺動式顎式破碎機(復擺顎式破碎機)和綜合擺動式顎式破碎機三種。

　　簡單擺動式顎式破碎機動顎懸掛在心軸上，可作左右擺動。偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，然后推動動顎做左右往復運動，完成破碎和卸料。此種破碎機選用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅固的物料。此外，這種破碎機作業時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的間隔，上端圓弧小，下端圓弧大，破碎功率較低，其破碎比一般為3-6，運動軌跡簡略，故稱簡擺顎式破碎機。

　　復擺式破碎機動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線（半徑等于偏心距），逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較凌亂，故稱為復擺顎式破碎機。顎式破碎機是我們公司的主要產品，具有生產效率高，結構穩定性好，故障率低等特點，保證了工業生產的時效和收益。
